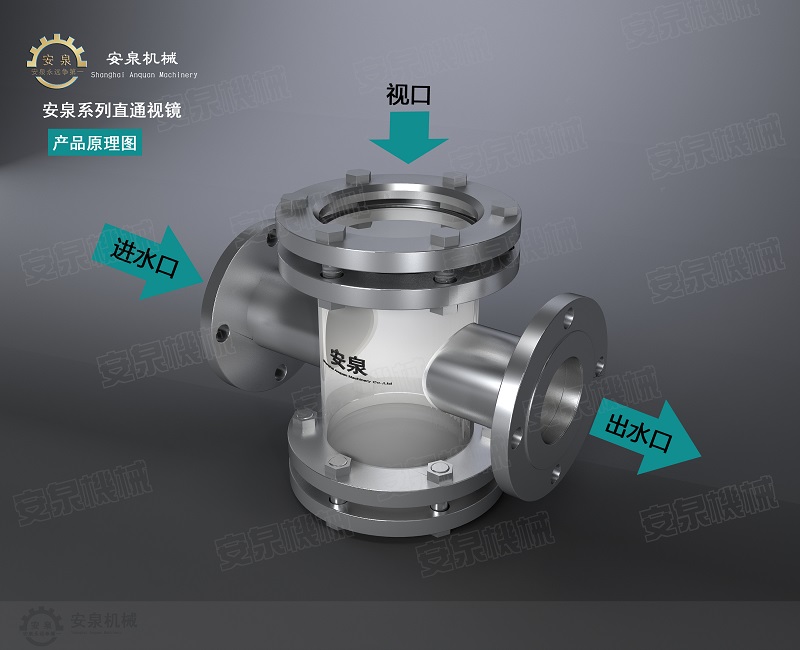

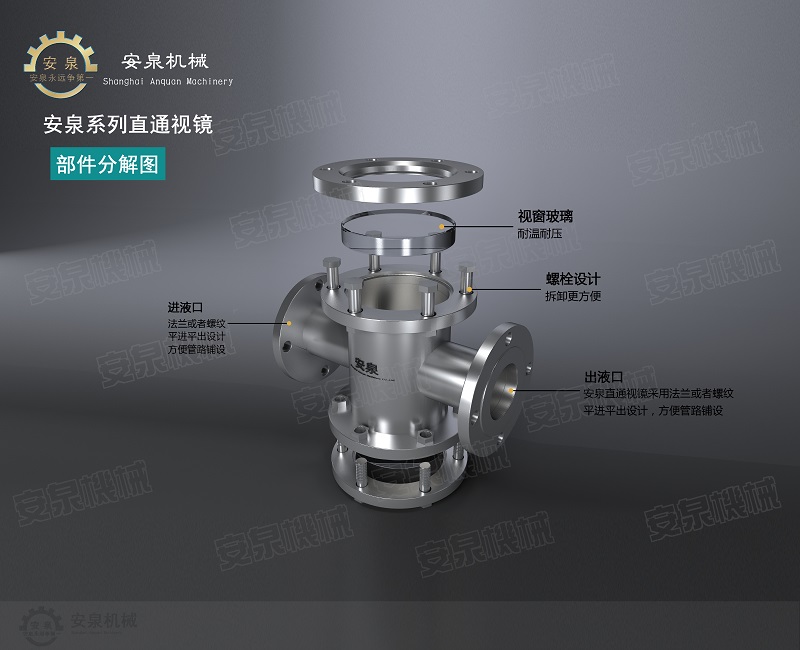

一、產品外觀及結構：
二、產品尺寸：
直通視鏡 |
公稱通徑（DN） | Pg=6kg/cm2 |
外形尺寸 | 玻璃板 |
毫米 | 英寸 | H | L | 直徑 | 厚度 |
15 | 0.5 | 200 | 189 | 65 | 10 |
20 | 0.75 | 200 | 189 | 65 | 10 |
25 | 1 | 200 | 189 | 65 | 10 |
32 | 1.25 | 260 | 234 | 95 | 15 |
40 | 1.5 | 260 | 234 | 95 | 15 |
50 | 2 | 320 | 278 | 140 | 20 |
65 | 2.5 | 320 | 278 | 140 | 20 |
80 | 3 | 360 | 308 | 165 | 20 |
100 | 4 | 360 | 308 | 165 | 20 |
125 | 5 | 440 | 350 | 165 | 20 |
150 | 6 | 440 | 350 | 165 | 20 |
三、產品選型：
公稱通徑 | DN15-DN600 | 連接方式 | 法蘭 對焊 螺紋 |
殼體材質 | 碳鋼 不銹鋼 襯氟 塑料 | 法蘭壓力 | 0.25-16Mpa 150-900LB |
玻璃材質 | 鋼化 硼硅 鋼化硼硅石英 |
（用戶可根據本表參數選購上海安泉機械有限公司優質產品）
四、產品概述：
直通視鏡用于石油、化工、化纖、醫藥、食品等工業生產設備中，能隨時觀察管道內液體、氣體、蒸汽等介質的流動反應情況，是保障正常生產不可缺少的重要裝置。
工業視鏡按使用方式和區域分為管道視鏡和容器視鏡。
管道視鏡主要用于工業管道上，便于觀察管道中流體的流動情況?？煞譃閮纱箢悾褐蓖ㄒ曠R和玻璃管視鏡。其中直通視鏡承壓能力強，安裝方便，使用安全，適用范圍廣泛。玻璃管視鏡觀察視野較大，但承壓能力有限，主要用于管道壓力小于0.6Mpa的工況條件。
容器視鏡主要有設備視鏡、方框視鏡、組合視鏡等，安裝于容器或者反應釜上觀察內部介質流動反應情況。
五、性能優勢：
上海安泉機械有限公司研發生產的直通視鏡，具有結構緊湊、可靠性高、觀測面積大、視野充分、密封性能好，檢修和清洗更換方便等優點，特別適合于氫氣，天然氣，氧氣，液化氣等特殊介質。具有耐低溫，防凍等優點。
嚴格按照國家標準標準要求生產、檢驗、包裝和運輸，經測試和檢驗，各項技術指標完全符合國家各部委標準的規定。
能廣泛適用于石油、化工、醫藥、能源、冶金、紡織、造紙、建筑等領域。
廣泛適用于石油、化工、醫藥、能源、冶金、紡織、造紙、建筑等領域。
六、技術參數：
殼體材質：碳鋼、不銹鋼、襯氟、塑料（PP、PVC等）。
視窗材質：鋼化玻璃、硼硅玻璃、鋼化硼硅玻璃、石英玻璃。
密封件材質：聚四氟乙烯、耐油石棉、丁睛橡膠、石墨金屬復合。
視窗玻璃耐溫耐壓：
玻璃耐溫耐壓表 |
| 形狀 | 耐溫 | 耐壓 |
石英玻璃 | 片 | 800℃ | 4.0MPa |
石英玻璃 | 筒 | 800℃ | 0.8MPa |
鋼化/硼硅/鋼化硼硅 | 片 | 180℃ | 2.0MPa |
鋼化/硼硅/鋼化硼硅 | 筒 | 180℃ | 0.6MPa |
七、維護保養：
1、本產品一般分為三種安裝形式：法蘭連接、對焊連接和螺紋連接。
對焊連接時，應注意墊片為非金屬材質，容易由于過熱而損壞。因此應縮短焊接時間，并在焊接完成后對視鏡進行冷卻。如果焊接前需要預熱或焊接后需要繼續加熱，建議先將墊片拆下再加熱。
螺紋連接時，要先清洗管道的螺紋連接表面，對管道密封膠使用要適量。
2、安裝前要確認閥體平整光滑，鏡片與閥體之間的密封墊安裝平整，密封墊沒有損傷并且不粘油脂。
法蘭連接時要確認視鏡與法蘭之間的密封良好，并確保容器內的壓力不超過額定的壓力。
3、安裝后不能對視鏡有其它附加壓力，避免造成視鏡受力不均勻。
