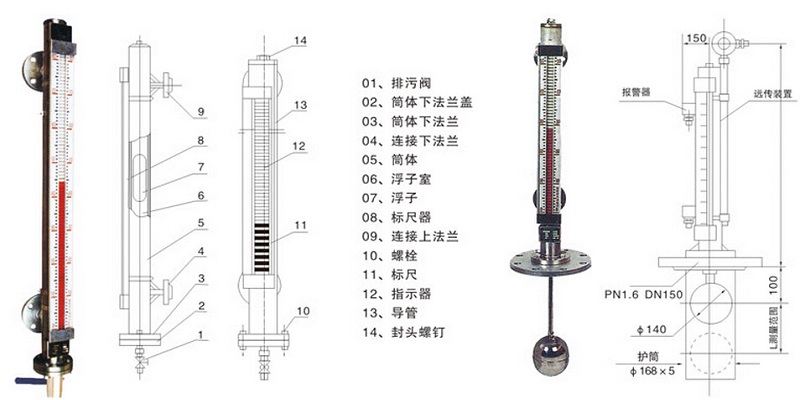

一、產品外觀及結構：
|
| 側裝式磁翻板液位計 頂裝式磁翻板液位計 |
二、產品概述：
1、磁性浮子液位計是以磁浮子為測量元件，經磁系統耦合，將被測介質液位傳遞至指示器的液位或界位的測量儀表。
2、可用于各種塔、罐槽、球形容器和熔爐等設備的介質液位檢測。密封性好，防泄漏、適應高壓高溫、腐蝕性條件下的液位測量，具有可靠的安全性，彌補了玻璃板（管）液位計指示不清晰，易破碎的不足，不受高、低溫度劇變的影響，不需多組液壓計的組合。全過程測量無盲區，顯示醒目、讀數直觀，測量范圍大。特別是現場指示部分，由于不與液體介質直接接觸，所以對高溫、高壓、高粘度、有毒有害、強腐蝕性介質，更顯其優越性。
3、除現場指示，可根據客戶需求安裝上下液位報警控制開關和遠傳功能，可實現液位或界位的上、下限越位報警，控制或連鎖。
4、廣泛適用于電力、石油、化工、冶金、環保、船舶、建筑、食品等各行各業生產過程中的液位測量與控制。
三、工作原理：
磁性浮子液位計根據浮力原理和磁性耦合作用研制而成，通過上下法蘭與貯罐相連通。根據介質的比重不同設計浮子，使得浮子內磁鋼與罐內液面等高。
當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到現場指示器驅動紅、白翻柱翻轉180度。當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。
隨著液面的變化，磁鋼所產生的磁場驅動雙色翻板同步翻轉指示液面的位置，通常紅色表示液相，白色表示汽相。
四、技術參數：
產品名稱 | 側裝式（UHZ-C） | 頂裝式（UHZ-D） |
主體材質 | 304 316L 304襯氟 | 304 316L 304襯氟 |
標尺導管材質 | 鋁合金 | 鋁合金 |
浮子材質 | 鈦合金 | 鈦合金 |
測量范圍 | 300-15000mm | 300-15000mm |
指示精度 | ±10mm | ±10mm |
介質溫度 | -80~350℃ | -40~350℃ |
介質密度 | ≥0.45g/cm3 | ≥0.79g/cm3 |
公稱壓力 | 0.6-1.6Mpa | 0.6-1.6Mpa |
法蘭標準 | HG/T20592 DN20-50 | HG/T20592 DN150 |
遠傳距離 | 0-3000mm | 0-3000mm |
限位報警器 | 24V（DC） 220V（AC 50Hz） | 24V（DC） 220V（AC 50Hz） |
五、性能優勢：
上海安泉機械有限公司生產的液位計，具有結構緊湊、可靠性高、讀數直觀、密封性能好，檢修和清洗更換方便等優點，特別適合于大型罐體和反應釜使用，具有耐低溫，防凍等優點。
產品嚴格按照國家標準標準要求生產、檢驗、包裝和運輸，經測試和檢驗，各項技術指標完全符合國家各部委標準的規定。
1、指示部件與容器內介質不接觸。密封性好，可靠性高，使用安全，尤其對內裝易燃、有毒和腐蝕性介質的容器安全可靠。
2、翻板色澤鮮明，變動靈活、直觀醒目，并可連續顯示，每片翻板寬25px，每250px刻有一標尺以方便讀數，觀察指示器的方向可根據用戶需要改變角度。
3、密封面比傳統的玻璃板液面計減少95%的漏點，克服了石油、化工、醫藥等行業壓力容器與液位計連接的跑、冒、滴、漏等薄弱環節。
六、安裝方法：
1、本產品必須垂直安裝，最大偏差≥3°，以保證磁性浮子在主導管內上下運動。
2、液面計本體周圍200mm距離內不得有鐵磁性物質。
3、本產品超過4米，在安裝過程中必須增添中間支撐。
4、安裝完畢后應首先用調整磁鋼沿著翻板表面緩慢移動，使所有翻板紅色的一面朝外。
5、液位計投入運行時，應先打開上引液管閥門，然后慢慢開啟下引液管閥門，讓液體介質平穩地進入主導管，避免液體介質帶著浮子急速上升，造成磁翻柱翻轉失靈或翻亂（若遇此現象，可用磁鋼重新校正）。
6、使用過程中，因液位突然變化或其它原因造成個別翻板失靈，可用調整磁鋼校正。
7、容器作清洗檢修或做耐壓試驗前，請關閉與液位計的連通閥。
七、運行維護：
1、磁性翻柱式液位計長期使用后，本體內如果有介質的沉淀物，會影響浮子的正常工作，務必定期進行清洗。
2、清洗前首先關掉氣液相閥門，排除筒體內的殘留物質。
3、清洗后按原樣裝配，浮子切勿倒置，密封圈應更換以防老化后密封不嚴，造成泄漏。
4、液位計出廠時一般不保溫，但可根據用戶需求代為保溫，如用戶自行采用拌熱管路時，必須選用非導磁材料。
